William Pfann如何把區域純化變成半導體材料基礎？從鍺純化到浮區矽的製程策略

William G. Pfann的關鍵貢獻，發生在電晶體還沒有足夠乾淨的材料可以穩定工作時。他沒有從一個新品牌或新產品開始，而是把一段狹窄的熔融區沿著材料棒移動，讓雜質逐步被帶到末端，留下可以重新結晶、重新摻雜、重新量測的高純度區域。這個看似樸素的想法，後來成為鍺與矽材料控制、晶體成長、浮區製程和半導體供應鏈的共同語言。

本文把Pfann放回Bell Laboratories的完整工作環境：從1935年以年輕實驗室人員加入，到雷達晶體檢波器、鍺的區域純化、成長單晶、矽的浮區變體，再到專利、教材和研究組織的長期影響。也會交代清楚技術邊界：區域純化並非憑空出現，John Desmond Bernal早有相關想法；Pfann把它轉成適合半導體的可重複流程，Henry Theurer、Keck與Golay及Siemens團隊則分別把矽和其他材料路線往前推。

從Brooklyn到Bell Labs：先學會在設備裡思考

National Academy of Sciences的資料把William Gardner Pfann的出生日期列為1917年10月25日，其他Bell Labs史料常列為10月27日；這個日期差異本身提醒我們，人物資料應以來源脈絡呈現。較一致的部分是：Pfann在Brooklyn長大，1935年加入Bell Laboratories的化學研究部門，之後利用夜間課程在Cooper Union完成化學工程學士學位。那不是典型的學院直線履歷，而是一條從實驗室工作、設備觀察到正式工程訓練的路徑。

他早期參與雷達接收器的「catwhisker」晶體檢波器，學到的是材料缺陷會如何變成電性問題。二戰時，檢波器不是只要在某一次量測中有反應，而是要在批次、溫度與機械接觸變動下仍然可用。這種對接點、污染、熱處理與量測的敏感度，後來讓他能把一個冶金概念變成半導體製程。

Bell Labs的研究策略：讓實驗室人員追一個還沒有產品名的問題

Pfann後來回憶，物理冶金主管Earle Schumacher曾讓他撥出一半時間，研究自己認為有價值的題目。這種安排不是放棄管理，而是把一個能看見材料異常的人，放到可以快速做小型實驗的位置。Pfann不必先寫出完整產品規格，便能用鉛、銻和加熱區測試固化時溶質如何重新分布，再把結果帶回Bell Labs的半導體團隊。

這個制度也解釋了他的創新風格：先做廉價、可拆解的裝置，讓現象自己說話，再用數學、專利和流程文件把它固定下來。區域熔煉最後成為一套嚴密技術，但起點是一個工程師願意在午休時想像「如果不是把整根材料反覆熔化，而是只推動一小段熔融區呢？」的瞬間。

1939年的區域平衡：從鉛與銻看見溶質偏析

Pfann早期研究鉛的單晶與銻的添加。他知道銻在液態和固態中的溶解度不同，若用普通的整體凝固，雜質會在晶體中形成不均勻分布。於是他讓很短的一段材料先熔化，再移動加熱位置，使熔融區像一個沿著晶棒行走的溶質收集器。固液界面每移動一次，部分雜質偏向留在液體；下一個界面再把較乾淨的材料凝固在後方。

這種做法和一次把最後一小部分液體倒掉的分段結晶不同。它不需要每一回合把晶棒取出坩堝，也不需要大幅度切換設備；只要控制熔融區長度、移動方向、速度與通過次數，就能把雜質推向一端。Pfann後來把這個由「反覆分餾」改成「連續移動區域」的轉換，視為方法真正簡化的地方。

1950至1951年：把鍺純化成電晶體團隊能使用的材料

Computer History Museum的The Silicon Engine把1950至1951年列為區域純化的關鍵階段。Pfann讓裝有鍺的長管，水平通過一系列電熱線圈；每一個狹窄熔融區前進時，新的晶體在後方形成，雜質則在液態區域富集並被推到棒材末端。重複通過後，中央區域的純度大幅提高。資料以「十億個材料原子中只有一個雜質」的量級說明成果，重點不是宣稱每個樣品都相同，而是展示從化學純化跨到晶體級控制的數量級變化。

對Bell Labs電晶體研究人員來說，這一步直接解決了上游瓶頸。高純度鍺讓研究者可以用極少量、刻意加入的雜質來形成n型或p型區域，而不是被原料中未知的背景污染牽著走。Gordon Teal後來用單晶鍺做成長接面，Pfann的純化工作就是那條材料鏈上的前置條件；沒有可預測的材料，成長接面和量測都難以比較。

區域純化、區域調平、區域熔煉：三個詞不能混為一談

Pfann的文件和後來的製程史常同時出現zone refining、zone leveling與zone melting。區域純化的目標是把雜質掃到端點，讓中段更乾淨；區域調平則是把已知總量的摻雜物均勻分布，讓整根材料的導電特性更一致；區域熔煉是更廣的加工家族，可以用來純化、摻雜、形成單晶或控制凝固。若把三者都翻成「區域熔煉」，就會遺失每個步驟在材料供應鏈中的不同職責。

這些差異也對應不同的製程決策：研發樣品可能只需要幾次通過以確認分凝係數，量產材料則要處理端點切除、批次一致性和設備吞吐量；調平需要的是摻雜濃度的均勻度，純化需要的是把不想要的元素移走。Pfann的專利和教材之所以重要，是因為它們把目標、設備和判定方式拆開，而非只留下技術名稱。

1952年《Principles of Zone Melting》：把設備直覺變成可傳授的理論

Pfann在1952年發表〈Principles of Zone Melting〉，後來出版《Zone Melting》，1958年初版、1966年修訂版。Computer History Museum引用這篇論文時，將它列為區域純化史的核心書目；MRS Bulletin的追悼文章則指出，這本書教育了數代材料科學家。它的價值不是把一個裝置神秘化，而是討論熔融區長度、通過次數、移動方向、初始分布與固液相對溶解度如何共同決定最後的濃度曲線。

這種文件化策略讓工程師可以在不同材料上重新計算，而不是複製Bell Labs的某一台機器。當材料從鍺換成金屬、化合物或有機晶體時，仍然可以問：溶質在液態相對固態的偏好是多少？熔融區是否穩定？容器會不會污染樣品？後來區域純化被擴展到許多材料，正是因為Pfann把方法寫成可遷移的原理。

矽的困難：為什麼鍺的水平設備不能直接照搬

Computer History Museum指出，鍺的熔點約937°C，矽約1415°C，而且熔融矽會和幾乎所有容器材料反應。這兩個條件讓水平管內的區域純化難以直接複製：坩堝可能帶來硼、氧或其他污染，熱場也必須承受更高溫度。這是材料科學與設備工程的分界線，不能把「Pfann發明了區域純化」簡化為「矽晶圓從此直接可做」。

從1952年開始，Henry Theurer在Bell Labs發展浮區純化的變體：矽棒兩端夾持，線圈只加熱中間一小段，熔融區靠固體兩端的表面張力維持，不必讓熔湯接觸坩堝。Theurer在1955年以蒸汽處理去除難處理的硼，早期矽的雜質濃度降到十億分之一以下。美國陸軍Signal Corps的Keck與Golay，以及Siemens的Emeis團隊也各自發展相關路線；這些接力說明Pfann的方法提供了原理，並不等於一個人完成所有矽製程。

專利一：US 2,739,088如何控制溶質偏析

Pfann的US 2,739,088「Process for controlling solute segregation by zone-melting」把區域熔煉寫成控制溶質偏析的製程。專利重點不是一種固定機器外形，而是利用固相與液相的分配差異，在材料內移動熔融區，讓某種成分被集中或重新分布。這種寫法使方法可以服務兩個相反目的：把不需要的雜質掃出去，或把需要的摻雜物均勻放進材料。

讀這份專利可以看見Pfann的工程邏輯：先定義材料的相平衡，再指定熔融區的大小、方向和速度，最後用端點切除或重複通過取得目標。它把看似偶然的「熔一小段、推一小段」變成可以交給設備與品質團隊的規格。

專利二：連續區域純化與產能問題

US 2,852,351「Continuous zone-refining」把注意力放到連續操作。研究室可以慢慢移動一個熔融區，但材料供應鏈需要更高吞吐量、更少人工轉移和更一致的端點控制。連續區域純化的設計思路，是在保持分凝效果的同時，把進料、加熱、移動和出料組成一個可持續流程。

這件事的策略意義常被忽略。半導體純度不是只在論文裡達到一個漂亮數字；如果每根材料都要手動調整，成本、污染和交期會阻止它進入器件製造。Pfann的連續化工作把「材料科學的純度」和「工廠的產能」放在同一個問題中，後來的晶圓供應商才有機會把高純度材料交付給更多公司。

專利三：區域熔煉也能形成單晶與複合結構

US 2,875,108「Zone-melting process」把用途再向外推，描述如何用移動熔融區處理可熔材料、純化並促進晶體成長。1969年的US 3,423,189則繼續討論縮短熔融區、改變加熱與支撐方式等目標。這些專利不應被解讀成每一項後來的晶體技術都由Pfann單獨完成，而應被看成他持續把同一套分凝與凝固原理轉成不同設備邊界的紀錄。

對現代材料工程而言，這種可擴展性很重要。材料可能需要垂直浮區、水平管、感應加熱或多區域排列；真正可移植的不是某一個線圈的照片，而是對熱場、相界面、污染路徑和濃度曲線的共同描述。

他不只做純化：早期電晶體與接觸工程的另一條線

MRS Bulletin的1982年追悼文章指出，Pfann共有約65項專利，多數與區域熔煉有關，但他的工作還包括接觸侵蝕、合金化和半導體技術，並參與最早可製造的Type A電晶體。這些貢獻不如區域純化出名，卻說明他不是只在上游材料室工作，而是持續追蹤材料如何進入接觸、接面、封裝和器件。

把這些工作放在一起看，Pfann的核心能力是控制「不想要的變化」：不想要的雜質被推到端點，不想要的接觸橋侵蝕被消除，不想要的合金分布被重新安排。這種對失效模式的敏感度，讓他能和電晶體研究人員對話，也讓材料問題不會被錯誤地歸咎於電路設計。

研究組織與個人方法：用開放題目換取可重複證據

Pfann的故事常被寫成一次午休靈光，但真正使它留下產業影響的是後續的證據鏈：他做出裝置、記錄區域通過、比較固液分配、寫出論文、申請專利，再把方法整理成教材。這種順序讓Bell Labs的其他團隊可以檢查、重做與改造，而不是只能相信發明者的口述。

他也保持對新方法的開放態度。MRS追悼文形容他對未試驗、甚至不合主流的想法保持不偏見；這對材料研究尤其重要，因為很多突破不是從現成的器件規格推導出來，而是從一個異常的凝固界面或污染分布開始。開放題目若沒有嚴格記錄會變成漫無目的，但Pfann把自由探索和數據紀律放在一起，形成可複製的研究文化。

若想從 William Pfann 如何以區域純化把高純度鍺與可預測材料條件交給 Bell Labs 電晶體團隊，接著理解 Gordon Teal 如何用單晶鍺與矽成長接面把材料條件轉成可工作的器件，可延伸閱讀 Gordon Teal如何把單晶鍺與矽電晶體帶進量產？從Bell Labs到TI的材料與研究策略，補上同一實體脈絡的延伸閱讀。

對Gordon Teal與矽時代的直接影響

Gordon Teal在Bell Labs把高純度單晶鍺用於成長接面，後來在Texas Instruments建立矽晶體與電晶體研究。Pfann的區域純化和Teal的籽晶拉升並不是同一個步驟：前者先把原料中的雜質控制到可預測範圍，後者再把晶格方向和成長幾何固定下來。二者相接後，p型、n型、接面位置、漏電與擊穿才有機會被工程化。

這條材料鏈又被Theurer的浮區技術、Hoerni的平面製程、Atalla與Kahng的表面器件以及後來的MOS和記憶體接手。Pfann沒有創辦一家晶片公司，也沒有設計後來每一代微處理器；他的影響在於把上游材料的「不可控」變成下游團隊可以計算、採購、測試和改良的條件。

從半導體延伸到更廣的材料科學

區域熔煉的基本條件，是溶質在液態與固態中的分布不同，且熔融區能被穩定移動。只要這些條件成立，方法就不必局限在鍺和矽。後來研究者把它用到金屬、無機化合物、有機材料與其他單晶系統；ScienceDirect的材料史摘要也把Pfann的工作視為區域純化和區域調平最廣泛、最重要的早期發展之一。

但延伸並不等於每種材料都能直接套用。熔點、蒸氣壓、反應性、分配係數、表面張力和設備氣氛都會改變結果。Pfann留下的真正資產，是讓工程師知道哪些參數必須重新量測，而不是把鍺的配方當成萬用答案。

榮譽與晚年：把材料方法變成一門共同學科

Pfann在1968年獲得American Chemical Society首屆Creative Invention Award，1974年當選National Academy of Sciences會員；他也獲得冶金與材料學界多項肯定。這些榮譽反映的不是一件孤立專利，而是他把晶體純化、凝固科學、半導體器件和教材教育連成一個可持續的研究領域。

他在1982年從Bell Laboratories退休後不久去世，留下的《Zone Melting》、約65項專利和大量實驗紀錄，仍然被後來的材料科學家引用。把他的晚年只寫成「一項發明成功」會低估他真正的影響：他讓下一代研究人員能從同一組定義出發，討論純化、調平、成長和缺陷，而不是每個實驗室各自發明一套語言。

歷史邊界：Pfann不是所有區域技術的唯一來源

精確的歷史需要把先後與分工說清楚。John Desmond Bernal早期研究過區域熔化與分凝，Pfann把相關想法轉成適合半導體的多次通過與高純度鍺流程；Henry Theurer發展了處理矽的浮區變體；Keck、Golay和Siemens團隊各自發表了獨立的浮區成果。Computer History Museum也把這些路線並列，沒有把所有矽純化進展歸給單一人物。

同樣地，Pfann參與早期Type A電晶體和材料技術，不代表他單獨發明電晶體。Shockley、Bardeen、Brattain、Teal、Sparks以及許多技術員各自負責理論、接面、晶體、接觸與量測。這些邊界不是削弱Pfann，而是讓人看見上游純化如何和其他工作互補，最後共同形成半導體製造。

給今日晶圓與材料供應鏈的三個教訓

第一，純度必須和可測量的濃度曲線、端點切除和批次規格一起定義，不能只寫一個「高純度」形容詞。第二，設備設計要從材料的相平衡與污染路徑出發；矽的高熔點和坩堝反應性，正是浮區而不是水平坩堝的理由。第三，研究組織要保留一小段可探索時間，但也要要求筆記、專利、論文和重複實驗，才能把偶然發現轉成供應鏈能力。

Pfann的路線還有一個很現代的提醒：產業的關鍵人物不一定創辦公司或站在產品發布會中央。有人先讓材料變乾淨、讓摻雜變可預測、讓晶體變得可拉升，後面的器件和系統才有穩定地基。理解這種上游貢獻，才能把半導體歷史從單一產品故事還原成設備、材料、人才和規格共同演進的歷史。

結語：把雜質推到末端，替產業留下中段

William G. Pfann的偉大之處，是把一個關於凝固和溶質偏析的觀察，轉成可以反覆移動、反覆量測、反覆改良的製程。區域純化讓鍺先獲得前所未有的純度，區域熔煉又把同一原理延伸到調平、單晶與更廣泛的材料。當Teal、Theurer和後來的晶圓團隊接手時，他們得到的不只是一個名稱，而是一套能被計算和審查的工程語言。

半導體製造最終追求的不是某一根晶棒的偶然完美，而是每一批材料都能在可接受的誤差內工作。Pfann把這個目標往前推了一大步，也示範了研究組織如何讓自由探索、設備直覺與嚴格證據互相加速。

從區域純化到台積電：材料純度如何變成台灣製造能力

William Pfann的區域純化，最適合放在「晶圓製造的上游」閱讀。移動熔融區不是一個孤立的實驗技巧，而是先把雜質濃度推到可切除的末端，再讓後續晶體成長、摻雜、接面與測試有可預測的起點。Computer History Museum記錄，早期鍺的區域純化可把雜質降到極低程度；矽因熔點更高、容易與坩堝反應，後來又發展出浮區變體。這條材料邏輯，正好可以與台灣今天的晶圓製造能力對讀。

以台積電2025年Form 20-F為現代對照：台積電2025年合併營收約新台幣3兆8,090.54億元，年增31.6%；歸屬母公司業主淨利約1兆7,178.83億元，稀釋每股盈餘約66.25元。年報同時揭露，2025年先進技術（7奈米及更先進）占總晶圓營收74%，12吋等效晶圓出貨約1,500萬片。這些數字不是Pfann個人造成的成果，而是用來說明：上游純度、缺陷控制與晶圓良率，最後會被放大成一個以台灣為核心的製造平台。

從基本面拆解，Pfann處理的是「材料能不能進入器件」；台積電處理的是「材料能不能在多個節點、數百種製程與大量客戶中維持一致」。當營收與淨利同步上升時，管理者不能只把它解讀為需求旺盛，也要追問資本支出、研發、設備折舊、晶圓出貨與先進節點占比是否共同支撐毛利。這種讀財報方式，比把高純度寫成一句抽象口號更接近材料工程的真實成本。

台灣供應鏈的脈絡也因此更清楚。台積電的純晶圓代工把客戶設計交給製程；Applied Materials等設備商把熱場、沉積、蝕刻與量測變成可重複工具；緯創等系統廠再把晶片放進伺服器與終端設備。讀者可接著閱讀張忠謀與台積電純晶圓代工模式、Applied Materials設備與材料基礎設施、以及緯創AI伺服器系統整合，把Pfann的上游純化、台積電的晶圓製程、設備的可重複性與系統交付串成同一條鏈。

對企業決策者，這條鏈給出三項可操作的檢查。第一，材料供應商是否能提供雜質曲線、批次追溯與端點切除規格，而不只是「高純度」標語？第二，設備與製程團隊是否能把熱場、污染、缺陷和良率放在同一張投資表？第三，財報中的毛利、資本支出與產能利用率，是否能回到實際晶圓、封裝與客戶交付？Pfann的教訓是：純化不是成本中心，而是讓後段製造敢於承諾一致性的前置投資。

本段財務數據出處為TSMC 2025 Form 20-F（SEC）；歷史技術與圖片出處為Computer History Museum The Silicon Engine：Development of Zone Refining。TSMC的營收與先進技術占比是現代公司資料，不能倒推Pfann年代的營收、專利價值或台灣供應鏈因果關係。

延伸史料與專利

• Computer History Museum：1951 Development of Zone Refining（Pfann、Theurer、鍺與矽的區域純化時間線）

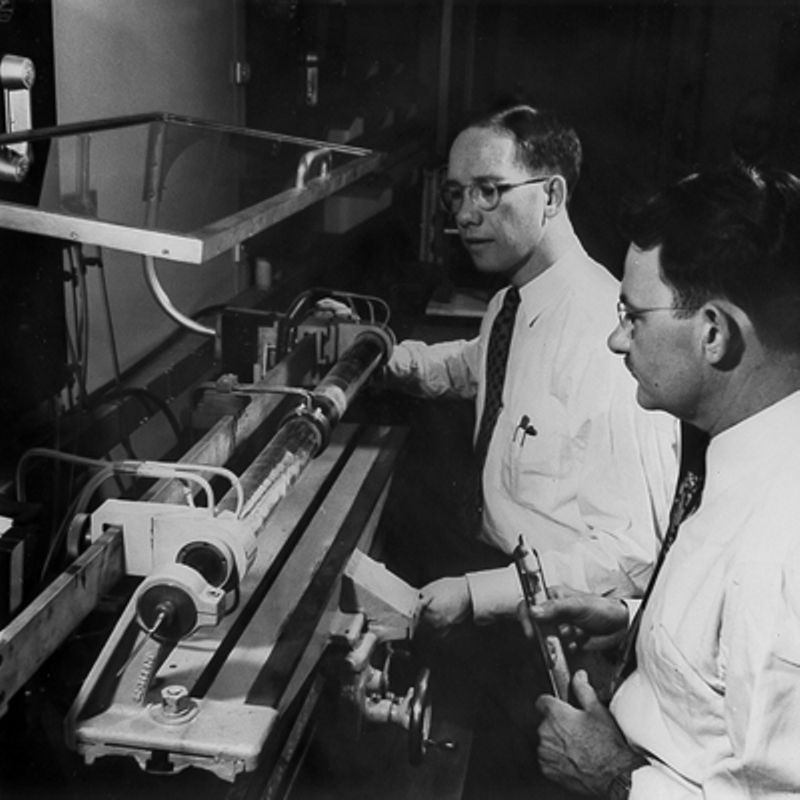

• Computer History Museum官方圖片資產：William Pfann與Jack Scaff的早期設備（正文圖片來源）
• Google Patents：US2739088A Process for controlling solute segregation by zone-melting（溶質偏析控制）
• Google Patents：US2852351A Continuous zone-refining（連續區域純化）
• Google Patents：US2875108A Zone-melting process（區域熔煉與晶體處理）
• Google Patents：US3423189A Zone melting（熔融區與設備改良）
• Google Patents：US3060123A Method of processing semiconductive materials（Theurer浮區矽處理專利）
• National Academy of Sciences：W. G. Pfann（會員與生卒資料）
• MRS Bulletin：William G. Pfann, 1917–1982（履歷、65項專利與Zone Melting教材）
• The Franklin Institute：William G. Pfann（材料科學成就與獎項資料）
• IEEE Spectrum：The Secondhand Origins of Silicon Valley’s Ingot Industry（區域純化與矽晶棒產業鏈）
• MRS Bulletin：Zone Refining—William G. Pfann（方法史與研究回憶）

資料來源與延伸閱讀

• Computer History Museum The Silicon Engine官方時間線（computerhistory.org）
• MRS Bulletin：William G. Pfann, 1917–1982（cambridge.org）
• The Franklin Institute：William G. Pfann（fi.edu）

增量分析：半導體材料的純度，是用移動的界面把雜質重新分配

William Pfann 的區域純化方法，把材料中的雜質集中到局部區域，再透過多次移動熔融區提高純度。這個方法的價值不只是化學配方，而是利用相平衡、溫度、速度、區段數和後續切除，把難以一次清除的雜質轉成可控制的製程問題。

材料純化不等於器件可靠性已完成。晶體缺陷、表面、摻雜、熱處理、切割、量測與設備穩定性都會影響最終元件；不同材料與尺寸也需要不同工藝。Pfann 的歷史提醒我們，半導體革命的基礎不只在電路創意，也在看不見的材料和製造工作。
